1 产品概述：
钢壳膜式燃气表外壳以深拉伸冷轧热镀锌板材质，拉伸成型，表面喷塑处理；内部采用独立机芯结构， 上下壳体间涂覆单组份聚氨酯密封胶并用整体不锈钢封圈压封联结，对燃气中的杂质、尘 埃等有隔离和沉淀作用；具有重量轻、精度高、运行噪音小、灵敏度高、工作压力高等特点，适用气质 范围广。
2 功能及特点
● 计量准确、性能稳定、安全可靠
● 可根据客户要求提供在线取压功能
● 该系列产品适用于天然气、煤气、液化石油气等可燃气体的计量；
● 传动件中设有防逆转装置，杜绝了反向进气用表的可能；
● 工作温度范围宽，可实现-25℃～55℃条件下准确计量；
● 采用上、下壳、不锈钢一次封压封装方式，保证了密封的可靠性；
3 主要技术参数
| 项目 | 技术指标 | ||
| 产品型号 | G1.6S | G1.6（S） | G4（S） |
| 公称流量（qn） m³/h | 1.6 | 2.5 | 4 |
| 最大流量（qmax） m³/h | 2.5 | 4 | 6 |
| 最小流量（qmin） m³/h | 0.016 | 0.025 | 0.04 |
| 回转体积 dm³ | 1.2 | ||
| 最大压力损失 Pa | ≤200 Pa | ||
| 工作压力范围 kPa | 30 | ||
最大允许误差 qt≤q<qmax qmin≤q≤qt | ±1.5% ±3% | ||
| 最大读数 m³ | 99999.999 | ||
| 最小读数 m³ | 0.0002 | ||
| 外形安装尺寸 mm | 200x168x220 | ||
| 表接头螺纹 | G 1 1/4 | ||
| 表接头中心距 mm | 110 | ||
| 技术标准 | EN1359欧盟标准 | ||

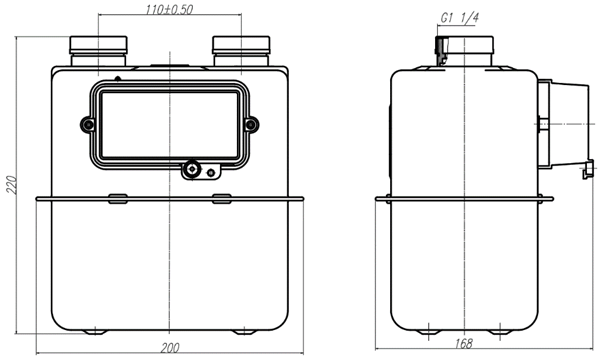

4 安装尺寸 （单位：mm）
